Questão
ID 2987573Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

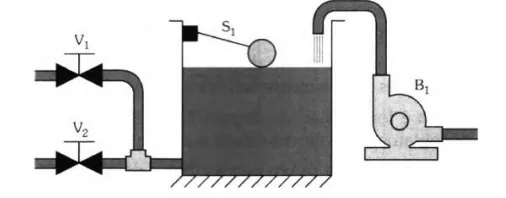

A Figura 1 representa um esquema hidráulico formado pelas válvulas V1 e V2, pelo sensor S1 e pela bomba B1. O esquema de funcionamento prevê que a bomba B1 seja acionada apenas quando as válvulas V1 e V2 estiverem abertas simultaneamente, ou quando o sensor S1 verificar o nível de água do tanque abaixo de um valor pré-determinado.
Figura 1: controle de nível. Fonte: FRANCHI, C.M.; CAMARGO, V.L.A.; Controladores Lógicos Programáveis – Sistemas Discretos. 1ª ed. São Paulo: Érica, 2008. ISBN 978-85-365-0199-4
O diagrama Ladder que melhor representa o acionamento do CLP que controla o conjunto é
