Questão
ID 2951647Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

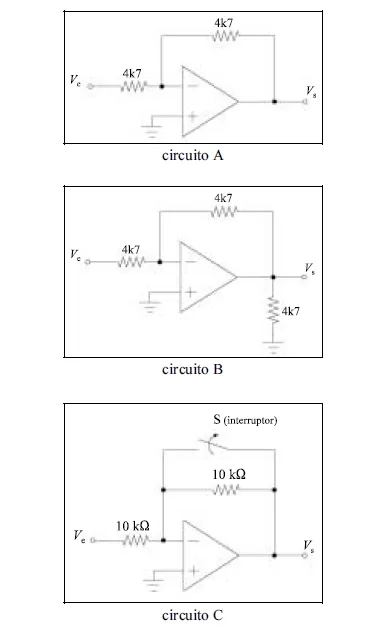

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.
No circuito C, se o interruptor S estiver aberto e se V e for uma tensão senoidal com amplitude igual a 5 V, então a tensão de saída V s será também uma tensão senoidal com amplitude equivalente a –5 V.
