Questão
ID 2951412Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Sistemas de Comunicação Digitais, Transmissão e Recepção de Sinais Digitais
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Pesquisas Espaciais
O nível da deterioração sofrida por um sinal modulado
digitalmente pode ser avaliado por várias medidas ou figuras de
mérito, sendo que, entre as mais utilizadas, estão a BER (bit error
rate), a razão sinal-ruído (RSR), a MER (modulation error ratio)
e a EVM (error vector magnitude). Julgue os itens a seguir,
relativos a esse assunto.

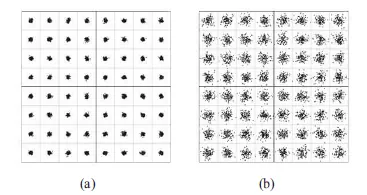

Considere que a figura a seguir mostre os diagramas de constelação de dois sinais 64-QAM deteriorados. Os valores da MER e da EVM para o sinal (a) são maiores que os respectivos valores para o sinal (b).
