Questão
ID 2951126Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação/Demodulação Digital e Modulação por Espalhamento
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Pesquisas Espaciais
A análise vetorial de sinais modulados digitalmente provê ferramentas
visuais e numéricas que ajudam a identificar e quantificar rapidamente
deteriorações presentes nesse tipo de sinais. Essas ferramentas são
atualmente oferecidas por diversos instrumentos de medição e, assim, já se
tornaram comuns no trabalho de avaliação de sistemas de transmissão
digital. Julgue os itens 30 e 31, relacionados com esse tipo de análise de
sinais modulados.

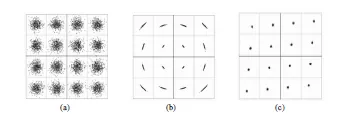

Considere que a figura a seguir mostre os diagramas de constelação de três sinais 16-QAM deteriorados por ruído ou degradações de RF. Nesse caso, é possível que no diagrama indicado por (a) haja predomínio de ruído aditivo; em (b), de degradação do nível devido a ruído de fase; e em (c), de degradação devido a erro de quadratura (ou de fase) I-Q.
