Questão 2951006

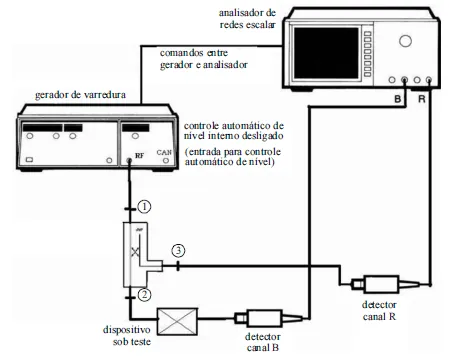

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Para se medir corretamente a perda de retorno do dispositivo sob teste (DUT), deve-se realizar o seguinte procedimento: conectar diretamente o detector canal B na porta 2 do acoplador direcional e calibrar o analisador de redes no nível de referência 0 dB; inserir o DUT na posição mostrada na figura; a medida verificada no analisador após essa conexão representa a perda de retorno do DUT.
