Questão
ID 2950916Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais

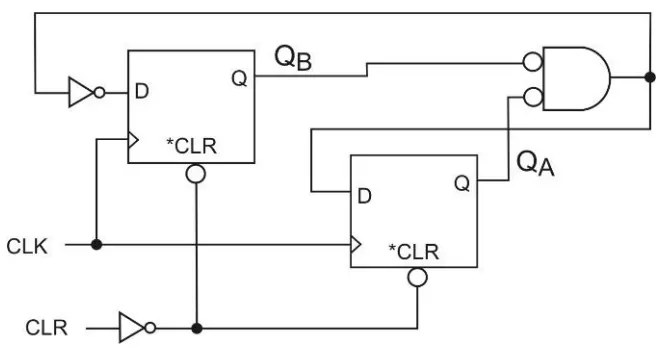

Após um pulso de CLR em nível baixo e mais de 30 pulsos de CLK, sem que ocorra novo pulso de CLR, o estado QBQA do circuito da figura acima, composto por dois flip-flops, dois inversores e mais uma porta lógica, ficará
