Questão
ID 2950850Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais

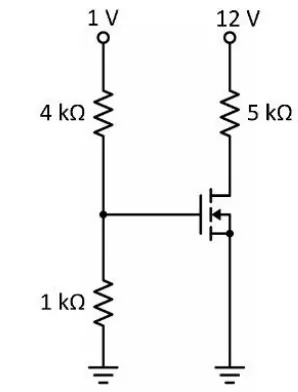

Considere o circuito abaixo, que utiliza um transistor NMOS do tipo enriquecimento.
Sabe-se que o transistor utilizado possui as seguintes especificações:
• VT = 1 V;
•𝑘′𝑛 (𝑊⁄𝐿)= 1 mA/V²; e
• λ = 0 (despreze a modulação do comprimento do canal).
A corrente que flui pelo dreno do MOSFET em miliampéres (mA) é aproximadamente igual a
