Questão 2950768

Considerando que uma bancada de instrumentos para testes de componentes possui equipamentos como multímetro, osciloscópio, fonte de tensão e gerador de sinais, julgue os itens de 71 a 75.

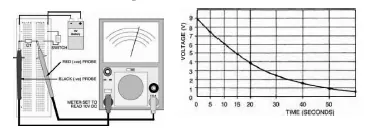

Considere que uma fonte de alimentação de 9 V foi inicialmente aplicada em circuito composto por um switch e um capacitor C1, como mostra a figura a seguir. Levando em conta a posição do switch e o fator temporal da medição, é correto afirmar que a curva mostrada corresponde à curva de medição.
