Questão
ID 2950753Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Pesquisas Espaciais

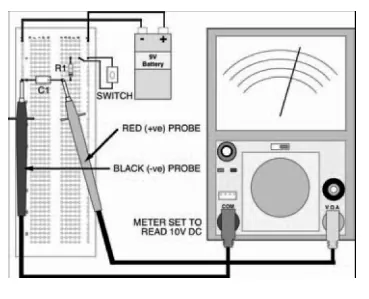

Considere que o circuito apresentado na figura a seguir tem como componentes um resistor R1 e um capacitor C1, em série. Nesse caso, a figura mostra a realização de medição de tensão no capacitor C1 e o switch está na posição fechada.
