Questão
ID 2946175Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2026 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Conselho Regional dos Técnicos Industriais do Rio Grande do Sul

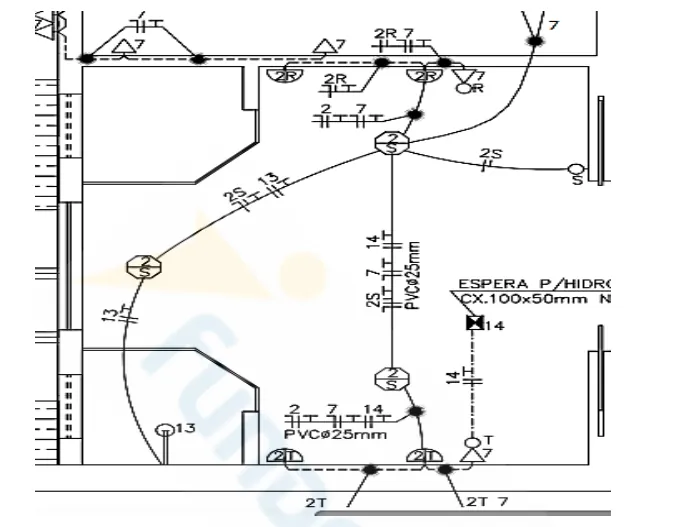

Analise a Figura 2 abaixo, que exibe um segmento de projeto elétrico residencial, e as assertivas a seguir:
Figura 2
I. O circuito 2 é de iluminação.
II. O circuito 7 é de iluminação.
III. O circuito 13 é de iluminação.
IV. O circuito 14 é bifásico.
V. Todos os circuitos possuem condutor de terra.
Quais estão corretas?
