Questão 2937811

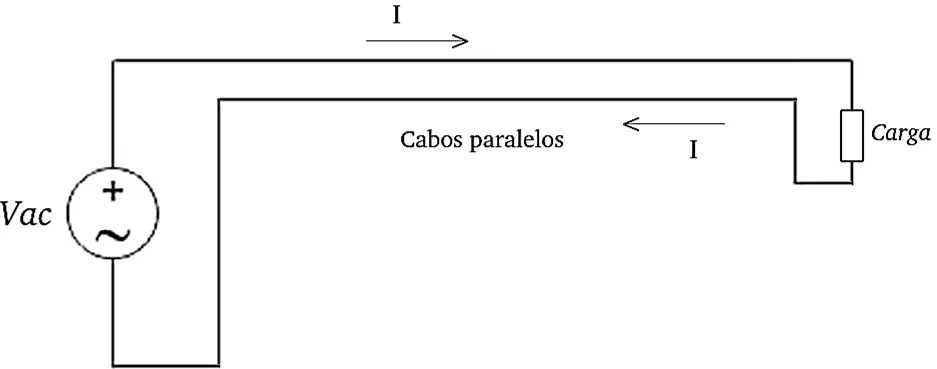

O dimensionamento de instalações elétricas não se limita apenas à ampacidade e à queda de tensão. O dimensionamento completo, especialmente em circuitos de força e média tensão, inclui a verificação da resistência mecânica dos componentes (cabos, barramentos, isoladores) para suportar as forças dinâmicas geradas durante um curto-circuito. Considere um circuito monofásico de alimentação composto por dois condutores paralelos e próximos: um condutor de Fase (ida) e um condutor de Neutro (retorno), que conduzem corrente de uma fonte para uma carga:

Em regime normal, as correntes nos dois condutores possuem o mesmo valor eficaz, mas circulam em sentidos opostos. Em um evento de curto-circuito na carga, a corrente elétrica pode atingir valores de pico instantâneos extremamente elevados (Icc≫Inominal). Nesta situação de sobrecorrente momentânea, assinale a alternativa correta que apresenta o efeito predominante das forças eletromecânicas (Força de Ampère), que atuarão sobre os dois condutores do circuito, e como essa força se manifestará.
