Questão 2936193

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 2936193

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2025 Banca: Fundação Aroeira Órgão: SAE Catalão - Superintendência de Água e Esgoto de Catalão

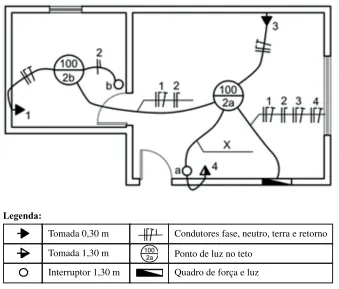

Observe o diagrama da figura a seguir. Com base na figura, responda às questões 32 e 33.

Assinale a alternativa verdadeira.

Alternativa A:
Para cada ponto de luz no esquema, corresponde um circuito diferente saindo do quadro de força e luz.
Alternativa B:
Por norma, todos os circuitos de força para as tomadas devem obrigatoriamente possuir um condutor de proteção PE (terra).
Alternativa C:
Por questão de segurança na manutenção, os interruptores não podem ser conectados ao fio fase.
Alternativa D:
O uso de interruptores nos circuitos de iluminação permite eliminar os dispositivos de proteção (disjuntores) para estes circuitos dentro do quadro de força e luz.
