Questão 2932167

Texto para questões 79 e 80

Um pantógrafo é um instrumento de hastes articuladas e foi criado para fazer reproduções ampliadas ou reduzidas de imagens. O sistema de hastes pode ser movido em torno de um ponto F, onde se conecta um pivô fixo.

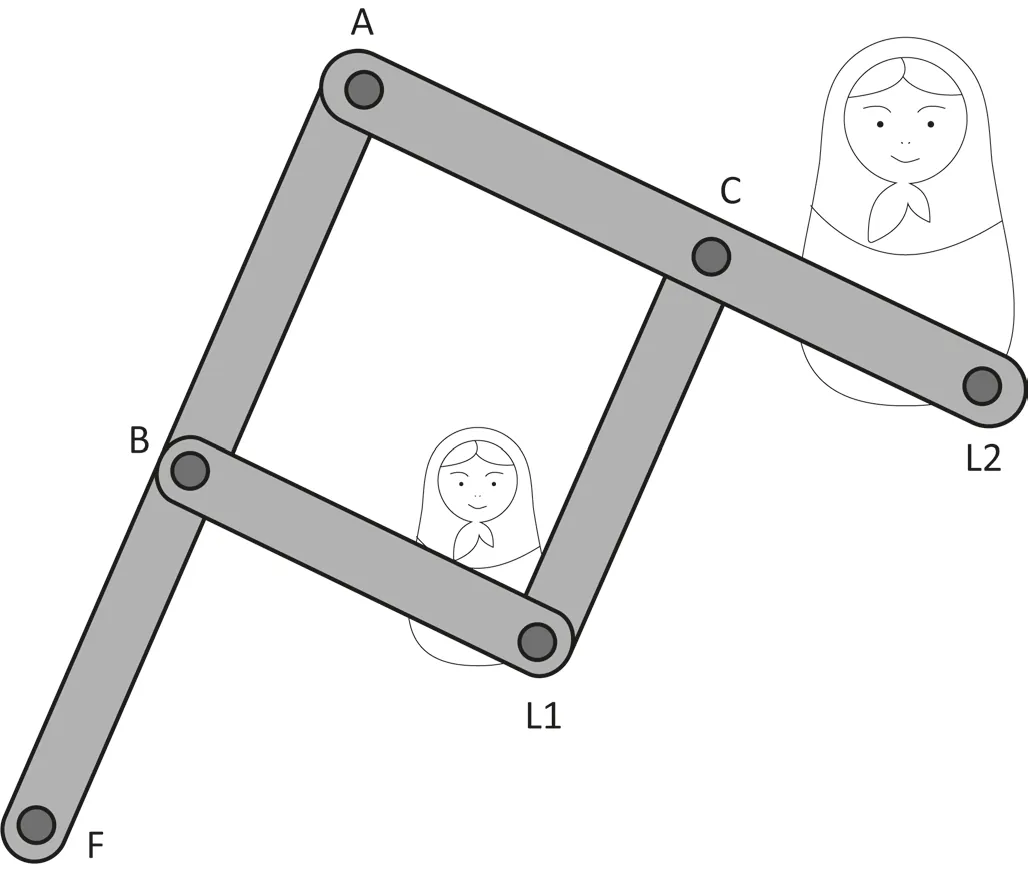

Figura 1: Ampliação de um desenho com o pantógrafo.

O pantógrafo apresentado é composto por quatro barras, articuladas em A, B, C e L1. O sistema pode girar em torno do pivô fixo em F. Caso um pivô móvel seja fixado em L1 e um lápis seja fixado em L2, o instrumento possibilitará fazer ampliações. Ao mover o pivô pelo desenho menor, o lápis desenhará a ampliação, como indicado na Figura 1. Por sua vez, se um pivô móvel é inserido em L2 e um lápis inserido em L1, o equipamento possibilita criar imagens reduzidas em relação à original. Sabe-se que todo pantógrafo é construído pelas relações \(\overline{BF}\) = \(\overline{BL1}\) = \(\overline{AC}\) e \(\overline{AB}\) = \(\overline{CL1}\) = \(\overline{CL2}\) . O pantógrafo da Figura 1 satisfaz também a relação \(\overline{BF}\) = AB, assim, o instrumento amplia em duas vezes (razão de 2 : 1) ou reduz pela metade (razão de 1 : 2) o tamanho das imagens. Se 2 \(\overline{BF}\) = \(\overline{AB}\) , então os desenhos triplicam de tamanho (razão de 3 : 1) ou se reduzem (razão de 1 : 3). Caso seja modificada essa relação, as ampliações e reduções se modificam.

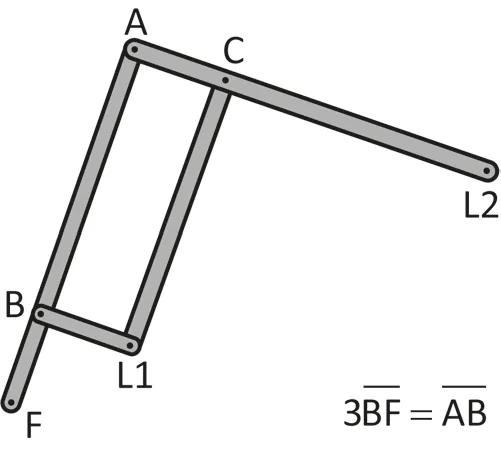

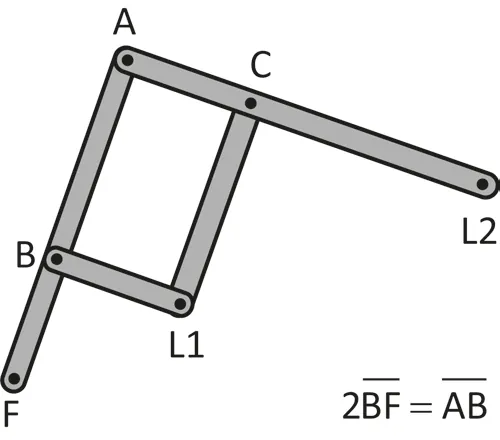

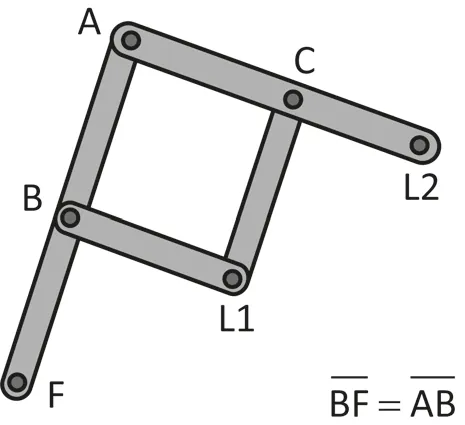

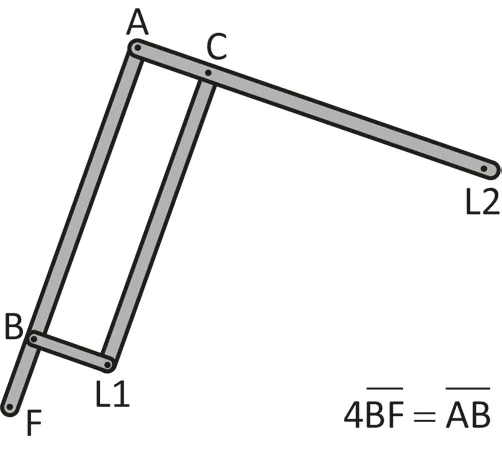

Um professor dividiu a turma em grupos e apresentou-lhes quatro pantógrafos diferentes para que eles aplicassem uma planta baixa que estava muito pequena. Um dos grupos queria fazer uma ampliação na razão de 4 : 1. Qual alternativa indica o instrumento que esse grupo deveria escolher?
