Questão 2931169

Um determinado sistema embarcado possui uma porta paralela de 8 bits, na qual cada pino pode ser configurado individualmente como interface de entrada ou de saída. A direção de cada pino da porta é definida pelo bit correspondente do registrador de direção de 8 bits PORT_DIR da seguinte forma: valor 0 para configuração como entrada e valor 1 para configuração como saída.

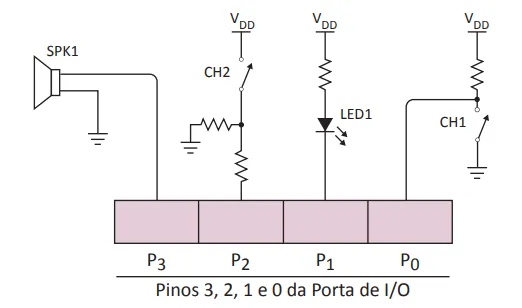

Os bits de entrada da porta são armazenados no registrador PORT_IN e os bits de saída da porta são armazenados no registrador PORT_OUT, ambos de 8 bits. Os pinos que correspondem ao nibble (conjunto de 4 bits) menos significativo da porta de I/O são conectados aos seguintes dispositivos externos: alarme (SPK1), chave 2 (CH2), LED (LED1) e chave 1 (CH1), conforme a figura a seguir.

Considere que uma tensão V_DD na porta corresponda ao valor lógico 1 e que uma tensão próxima a 0 V corresponda ao valor lógico 0.

Com base nas informações apresentadas e no esquema da figura, avalie as afirmações a seguir.

I. O nibble menos significativo do registrador PORT_DIR deverá ser carregado com o valor 9 (decimal) pelo software do sistema para configuração adequada da porta de I/O.

II. Quando ambas as chaves (1 e 2) estiverem fechadas simultaneamente, o registrador PORT_IN possuirá o valor binário X1X0 no nibble menos significativo (X significa irrelevante).

III. Para acionar o alarme e o LED, simultaneamente, o registrador PORT_OUT deverá ser carregado com o valor binário 1X0X no nibble menos significativo (X significa irrelevante).

É correto o que se afirma em
