Questão
ID 2931168Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

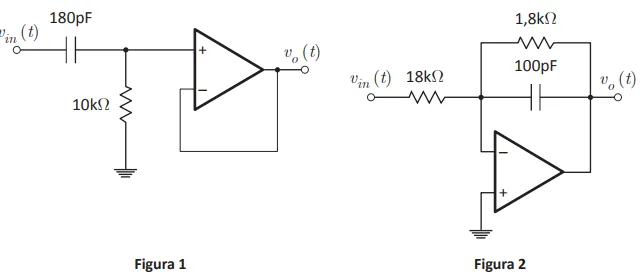

As figuras a seguir representam dois circuitos que possuem a finalidade de construção de filtros para sinais analógicos.
Considerando que os amplificadores operacionais apresentados são ideais, avalie as afirmações a seguir.
I. Existe uma faixa de frequências na qual a impedância de entrada do circuito da Figura 1 é inferior à do circuito da Figura 2.
II. Ambos os circuitos realizam a função de filtro passa-baixa de primeira ordem. III. A frequência de corte de ambos os filtros é igual.
É correto o que se afirma em
