Questão 2931166

Os sistemas digitais são componentes essenciais em uma ampla variedade de aplicações, desde dispositivos eletrônicos portáteis até sistemas de controle industrial. Um dos principais aspectos do projeto desse tipo de sistema é a descrição do circuito em uma Hardware Description Language (HDL), como Verilog ou VHDL. Essas linguagens permitem descrever o comportamento e a estrutura do circuito de forma abstrata, viabilizando a síntese e a simulação do sistema.

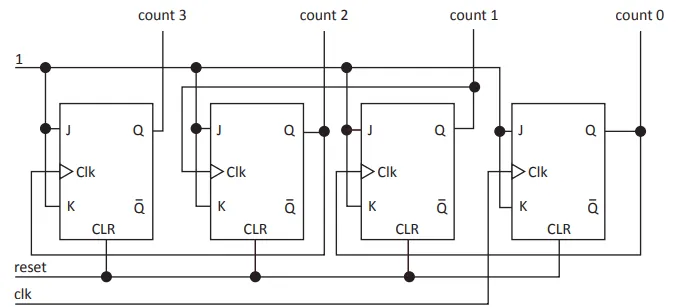

Um exemplo de circuito sequencial é o contador de 4 bits assíncrono, mostrado na figura a seguir, o qual foi implementado utilizando flip-flops JK.

Nesse contexto, considere que um engenheiro proponha as duas traduções desse circuito em Verilog e VHDL, equivalentes entre si, conforme observado a seguir.

Verilog:

//-----------------------------------------------

module contador_4bits (

input wire clk,

input wire reset,

output reg [1:0] count

);

always @(posedge clk or posedge reset) begin

if (reset)

count <= 0;

else

count <= count + 1;

end

endmodule

//-----------------------------------------------

VHDL:

//-----------------------------------------------

library ieee;

use ieee.std_logic_1164.all;

entity contador_4bits is

port (

     clk : in std_logic;

     reset : in std_logic;

     count : out integer range 0 to 3

);

end entity contador_4bits;

architecture behavioral of contador_4bits is

begin

   process(clk, reset)

variable q : integer range 0 to 3;

begin

     if reset = '1' then

       q := 0;

     elsif rising_edge(clk) then

        q := q + 1;

     end if;

count <= q;

  end process;

end architecture behavioral;

//-----------------------------------------------

Considerando as informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas.

I. Qualquer um dos códigos corresponde ao circuito contador de 4 bits mostrado na figura.

PORQUE

II. Ao atingir o valor máximo da contagem, o valor da saída será zerado no próximo ciclo de clock e o processo será reiniciado.

A respeito dessas asserções, assinale a opção correta.
