Questão 2931045 de Engenharia Elétrica e Engenharia Eletrônica - INEP ENEM 2023

Questão

ID 2931045

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

Circuitos conversores de energia, os quais são importantes nas mais diversas formas de processamento de energia elétrica, são amplamente encontrados em bens de consumo eletroeletrônicos. Exemplos conhecidos são os conversores DC-DC (corrente contínua para corrente contínua), buck e boost.

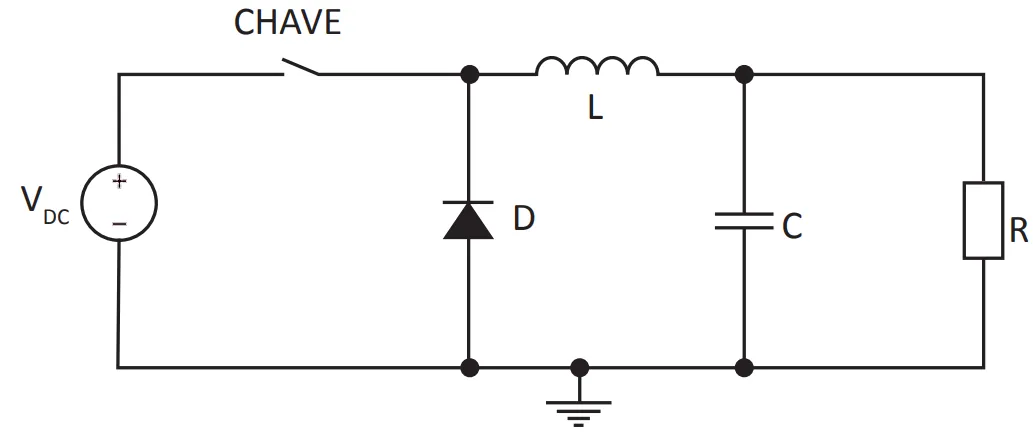

A figura a seguir ilustra um conversor buck DC-DC, cuja chave é acionada por um sinal PWM e converte o sinal de entrada V_DC de amplitude A₁ em um sinal de amplitude A₂ na carga resistiva R.

Considerando as informações e a figura apresentadas, assinale a opção correta.

Alternativa A:
No ciclo de trabalho do sinal PWM, situação em que a chave é acionada, a corrente é fornecida pela fonte V_DC, ao passo que, fora do ciclo de trabalho do sinal PWM, quando a chave é desligada, a corrente é fornecida somente pela energia armazenada no capacitor.
Alternativa B:
A partir da frequência de chaveamento e do ciclo de trabalho do sinal PWM, controla-se a amplitude do sinal de saída sobre o resistor R, mantendo-se a relação A₁ < A₂.
Alternativa C:
A função do conversor buck é converter um sinal contínuo da entrada, representado por V_DC, em outro sinal contínuo sobre a carga, tal que A₁ < A₂.
Alternativa D:
No ciclo de trabalho do sinal PWM, o diodo conduz corrente mantendo a tensão da fonte de alimentação estável com amplitude A₁.
Alternativa E:
A implementação da chave é realizada com o emprego de dispositivos semicondutores, como BJT, MOSFET e IGBT.
