Questão 2931043

Os materiais ferromagnéticos, frequentemente compostos de ferro e de ligas de ferro com cobalto, níquel, alumínio e outros metais, possuem um momento magnético permanente mesmo na ausência de um campo externo e se imantam fortemente se colocados na presença de um campo magnético. Sabe-se que a permeabilidade magnética, grandeza característica de cada material, refere-se à sua capacidade de "permitir" a existência de linhas de indução em seu interior e que, quanto maior for a permeabilidade de um material, mais fácil será a obtenção dessas linhas de indução.

No circuito magnético representado na figura 1 a seguir, as dimensões geométricas estão em centímetros. A corrente de excitação CC, i, percorrendo a bobina, estabelece a circulação de um fluxo magnético de 9,6 mWb no núcleo magnético, o qual é feito de chapas de aço silício de grão orientado (GO) do tipo M-5, cuja curva de magnetização é apresentada na figura 2. O fator de laminação do núcleo é igual a 1 e o fluxo de dispersão é desprezível.

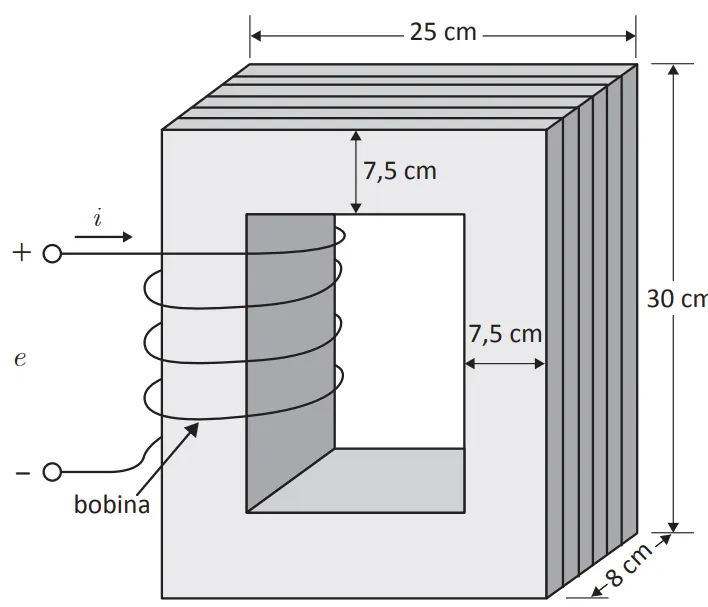

Figura 1 – Circuito magnético com núcleo de aço laminado

UMANS, S. D. Máquinas Elétricas de Fitzgerald e Kingsley 7. ed. Porto Alegre: AMGH, 2014 (adaptado).

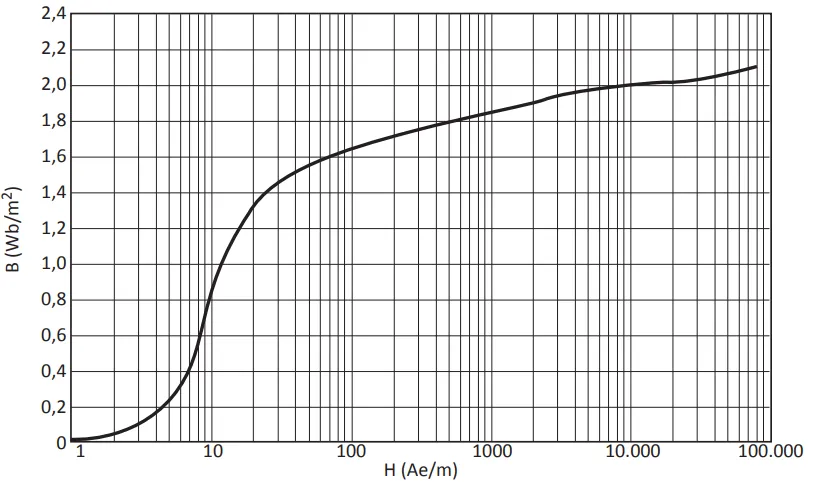

Figura 2 – Curva de magnetização CC para o aço silício de grão orientado (GO) do tipo M-5

UMANS, S. D. Máquinas Elétricas de Fitzgerald e Kingsley 7. ed. Porto Alegre: AMGH, 2014 (adaptado).

Para essas condições, a permeabilidade magnética do material ferromagnético utilizado é, aproximadamente,
