Questão 2931041

O diagrama unifilar a seguir pertence a um projeto de instalação elétrica de baixa tensão, no qual o circuito C1 alimenta um fogão elétrico (220 V); o C2 alimenta um chuveiro (220 V); o C3 é um circuito de iluminação (127 V); o C4 é um circuito de tomada de uso geral (127 V); e o C5 é, também, um circuito de tomada de uso geral (127 V). Todos os circuitos estão em eletrodutos exclusivos. Sabe-se que a concessionária de energia elétrica local fornece eletricidade com níveis de tensão linha-linha de 220 V e tensão linha-neutro de 127 V. Considerando-se esses dados e analisando-se o diagrama elaborado, nota-se que ele apresenta alguns erros.

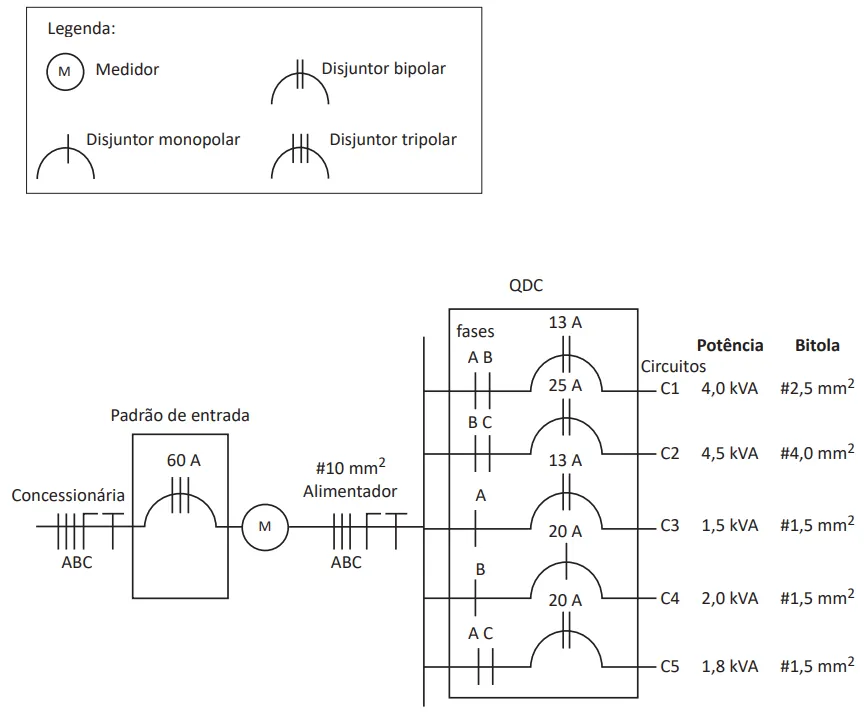

Diagrama unifilar do projeto da instalação

CAVALIN, G.; CERVELIN, S. Instalações elétricas prediais. São Paulo: editora Érica, 2006 (adaptado).

Considerando as informações apresentadas, avalie as afirmações a seguir com relação aos erros cometidos na elaboração do diagrama unifilar.

I. A bitola do circuito C4 e o número de fases do circuito C5 estão errados.

II. O tipo de disjuntor (bipolar) do circuito C3 e o número de fases do circuito C2 estão errados.

III. O tipo de disjuntor (bipolar) do circuito C5 e o número de fases do circuito C5 estão errados.

IV. O número de condutores que vêm da concessionária e o número de fases do circuito C2 estão errados.

V. A corrente do disjuntor do circuito C1 e o tipo de disjuntor (bipolar) do circuito C3 estão errados.

É correto apenas o que se afirma em
