Questão
ID 2931040Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
O circuito esquematizado na figura 1 tem como entradas os sinais Q1 e Q2, que são gerados pelo circuito apresentado na figura 2. De acordo com o sinal de clock (CLK), um conjunto de símbolos do painel é "ativado". Cada um dos quatro símbolos do painel está associado a uma saída do circuito lógico, ou seja, o quadrado está associado à letra a, o losango à letra b, o círculo à letra c, e o triangulo à letra d. Sabe-se, também, que os flip-flops (FFs) são inicializados com nível zero.
A tabela funcional dos FFs é apresentada na figura 3.

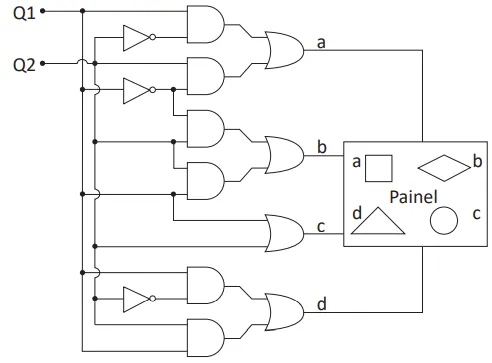

Figura 1 – Circuito para acionamento dos símbolos do painel

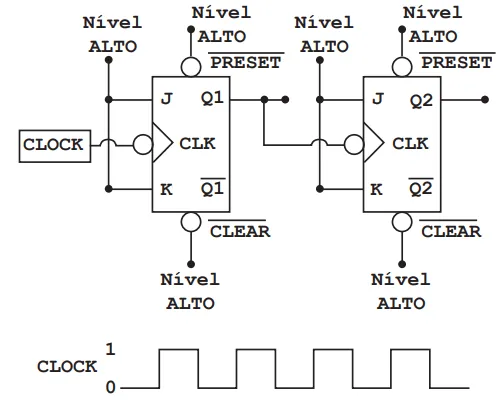

Figura 2 – Circuito gerador dos sinais Q1 e Q2

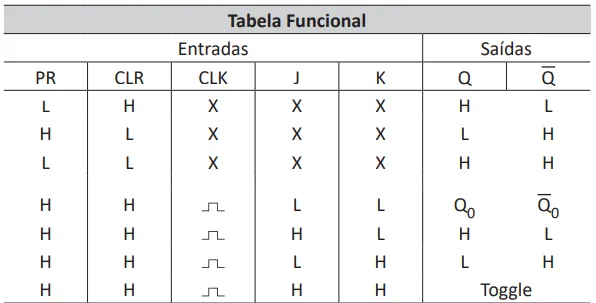

Figura 3 – Tabela funcional dos flip-flops
H = Nível lógico ALTO
L = Nível lógico BAIXO
X = Condição Irrelevante

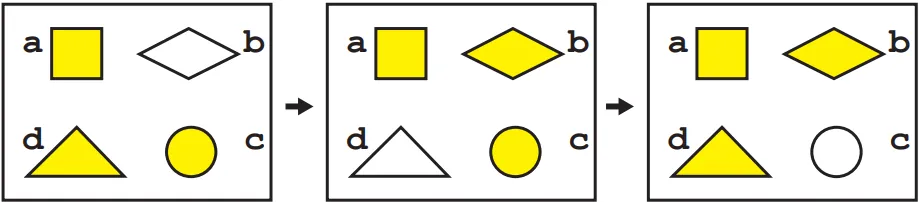

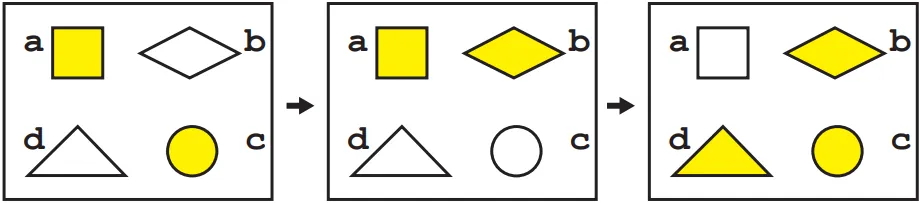

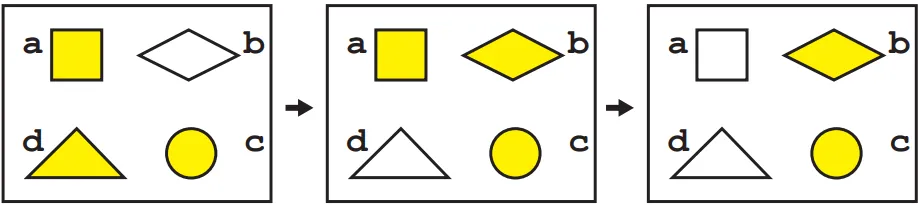

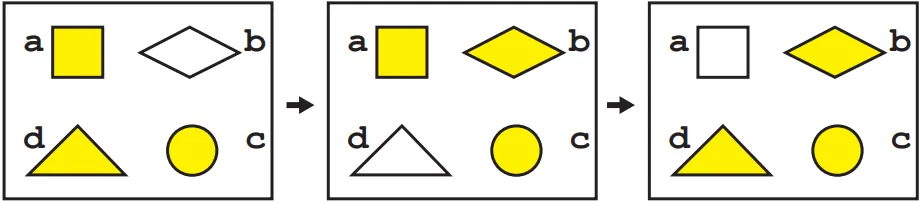

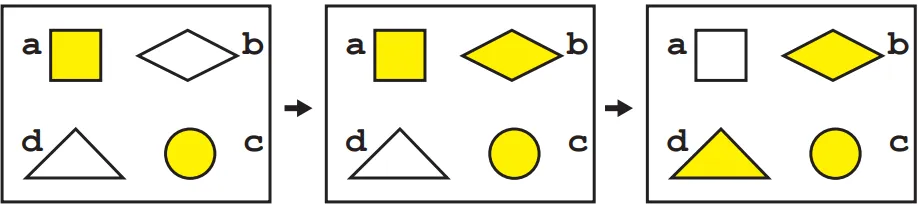

Com base nessas informações, assinale a opção que apresenta a sequência correta de símbolos ativados no painel em cor amarela, a partir da primeira borda ativa de clock.
