Questão
ID 2931038Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

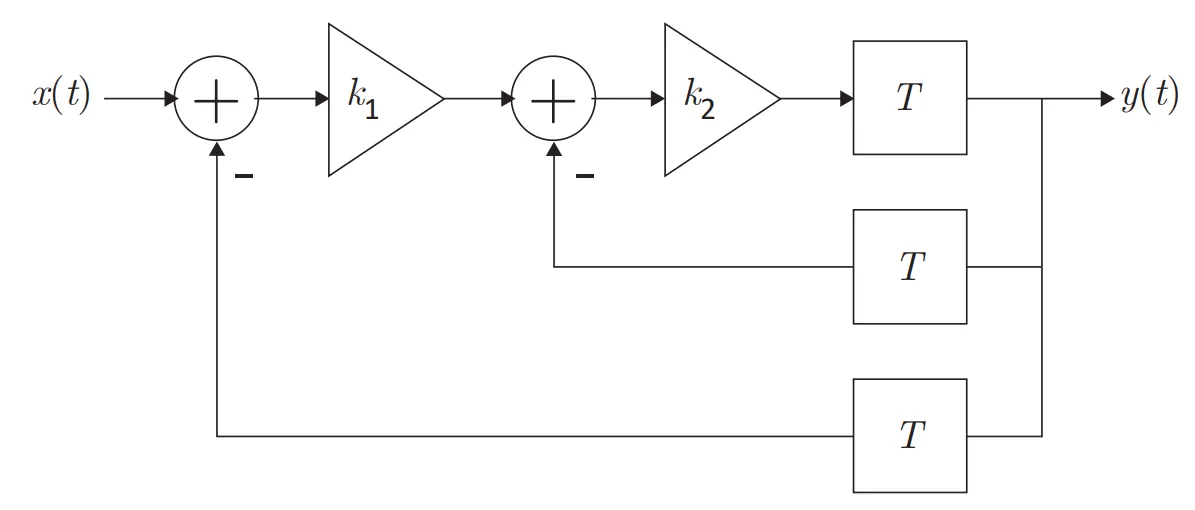

Considere o sistema representado pelo diagrama de blocos a seguir, em que T representa um atraso no tempo e em que \(k_1\) e \(k_2\) são constantes reais positivas.
Diagrama de blocos do sistema
Pode-se obter a saída y(t) desse sistema para qualquer entrada arbitrária x(t) por meio da convolução entre o sinal de entrada e a sua resposta ao impulso. O Teorema da Convolução estabelece que a operação de convolução é equivalente ao produto, em frequência, entre a transformada de Fourier do sinal de entrada e a função de transferência do sistema (com transformada de Fourier da sua resposta ao impulso).
Com base nessas informações, qual é a função de transferência, H(w) , do sistema apresentado no diagrama?
