Questão 2931037

Um engenheiro precisa construir um sistema de medição do valor eficaz da corrente senoidal de alimentação de um motor, o qual é acionado por meio de um inversor. A frequência de alimentação deve variar de 30 a 80 Hz.

Para realizar o trabalho, esse engenheiro resolveu utilizar amplificadores operacionais (supostos ideais e operando com a alimentação adequada) com uma estrutura que está esquematizada no diagrama a seguir. A corrente CA é medida por um sensor que fornece uma corrente de saída na proporção de 1 000:1, ou seja, a cada 1 A medido, tem-se 1 mA disponível para o processamento eletrônico. Esse sensor tem capacidade de medir até 10 A (valor instantâneo máximo).

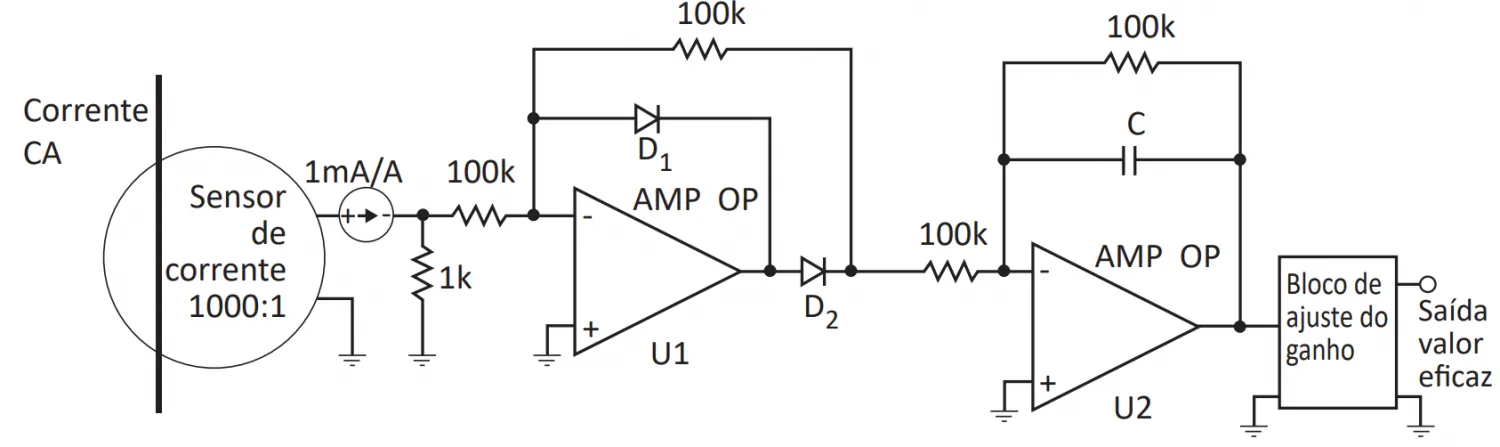

Diagrama do circuito para medição de corrente

No diagrama, todos os valores de resistência estão em ohms e, com relação às funções dos circuitos mostrados, tem-se que:

• U1 compõe um retificador de meia-onda, com ganho unitário, cuja saída é a inversão do semi-ciclo negativo do sinal de entrada. Consider+e que a corrente de saída do sensor flui pelo resistor de 1 000 ohms.

• U2 compõe um filtro passa-baixas, com frequência de corte em 0,3 Hz.

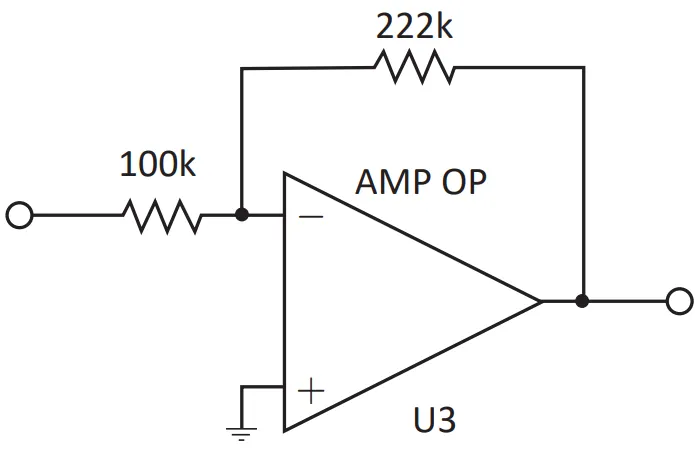

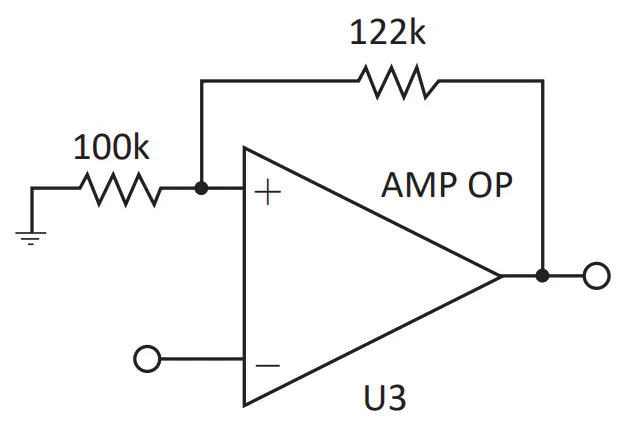

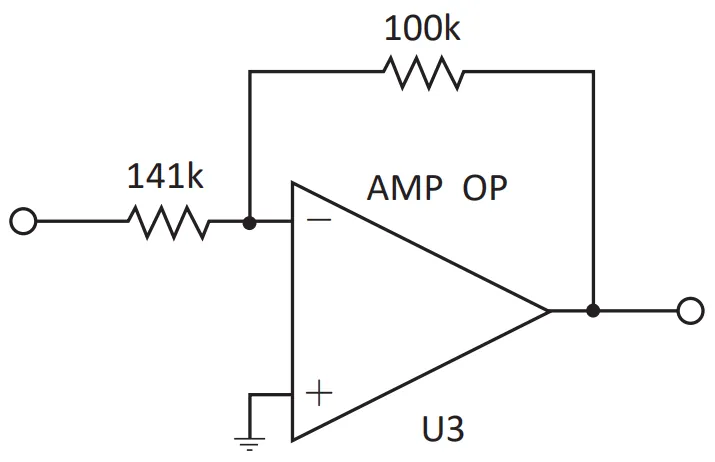

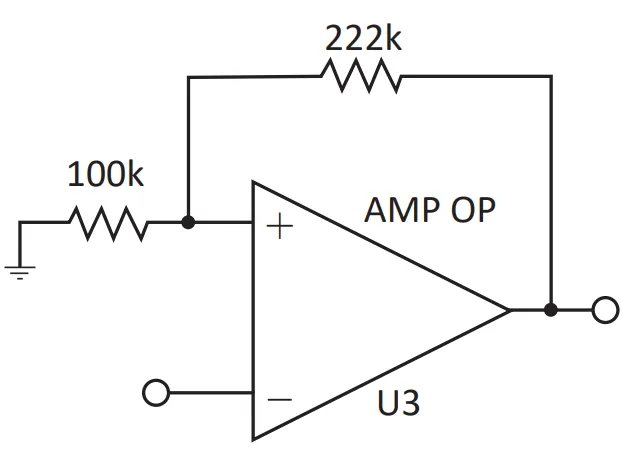

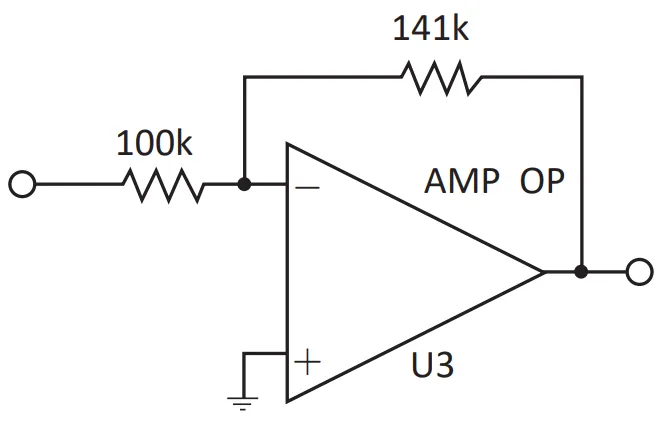

Para que a saída represente melhor o valor eficaz correspondente à corrente CA senoidal medida, assinale a opção que apresenta o circuito mais adequado para o bloco de ajuste do ganho.
