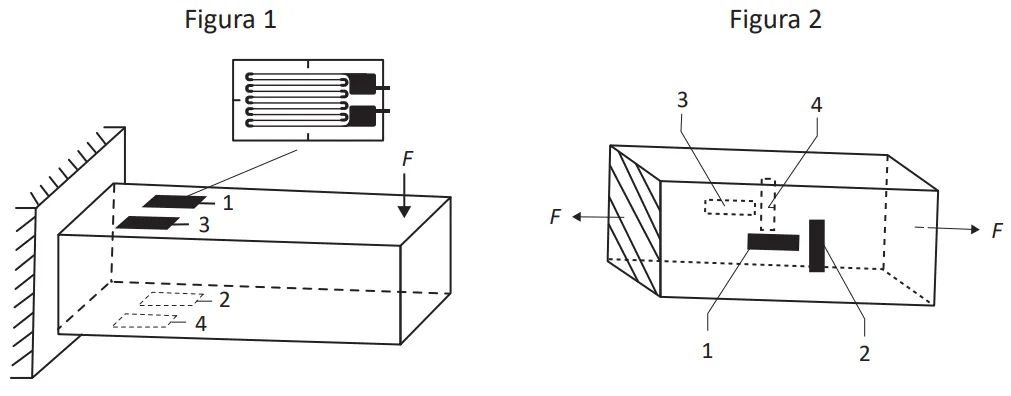

As figuras a seguir exemplificam aplicações com Strain Gauges, também conhecidos como extensômetros, do tipo banda uniaxial de trama pelicular afixado sobre viga.

AGUIRRE, L. A. Fundamentos de Instrumentação. São Paulo: Pearson Education do Brasil, 2013 (adaptado).

Com base nessas informações, avalie as afirmações a seguir.

I. Na figura 1, à medida que a força vertical F atuar, a viga que está engastada do lado esquerdo e livre do lado direito, será flexionada de maneira que os extensômetros superiores (1 e 3) serão alongados e suas resistências aumentarão.

II. Na figura 2, se o corpo de prova for tracionado pela força horizontal F, a resistência dos extensômetros 1 e 3 reduzirá.

III. Na figura 1, os extensômetros se deformam igualmente sob ação de forças verticais ou horizontais.

IV. Na figura 2, os extensômetros 2 e 4 não são sensíveis às deformações do corpo de prova na direção de F, horizontal.

É correto apenas o que se afirma em
