Questão 2930975

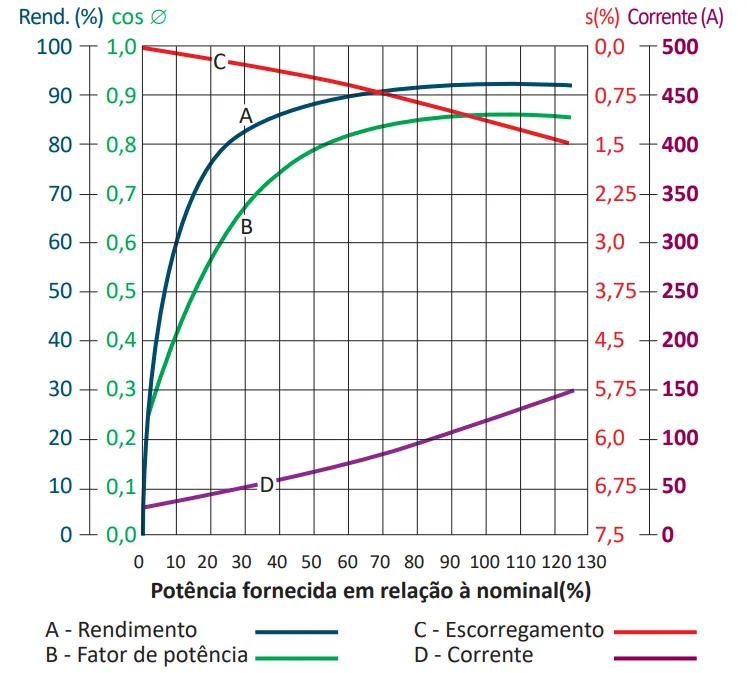

A figura 1 ilustra as curvas de variação dos parâmetros de desempenho de corrente elétrica, o fator de potência, o rendimento e o escorregamento de um motor de indução trifásico de potência nominal de 55 kW em função da potência fornecida pelo motor à carga.

Figura 1 – Curvas de desempenho de um motor de indução trifásico

Disponível em: http://www.proceedings.scielo.br. Acesso em: 28 ago. 2023 (adaptado).

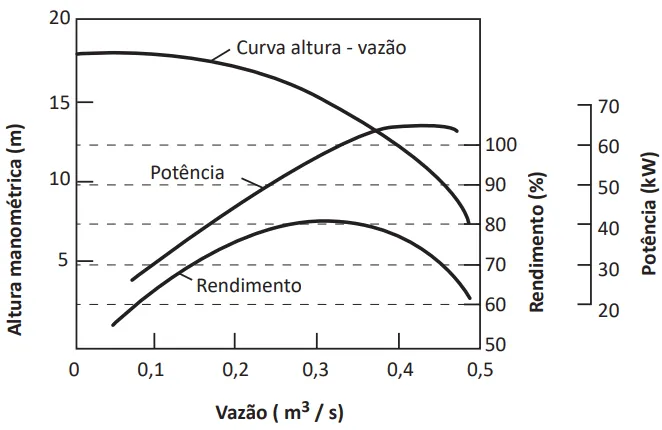

A figura 2 apresenta as curvas de condições operacionais de uma bomba centrífuga (relação altura-vazão, rendimento e potência demandada). Tanto o motor elétrico quanto a bomba centrífuga possuem a mesma rotação nominal de 1.778 RPM.

Figura 2 – Curvas de condições operacionais da bomba centrífuga

TSUTIYA, M. T. Abastecimento de água. 1. ed. São Paulo: Escola Politécnica, Universidade de São Paulo, 2004 (adaptado).

Após analisar as curvas apresentadas nas figuras 1 e 2, considerando que o motor elétrico está acoplado à bomba centrífuga, avalie as afirmações a seguir.

I. Caso a bomba opere em sua região de máximo rendimento, o que corresponde a uma potência de, aproximadamente, 55 kW, o motor operará com rendimento de, aproximadamente, 91%, com fator de potência de 0,86 e com corrente elétrica de 120 A.

II. Na configuração operacional em que o motor elétrico e a bomba centrífuga operam em máximo rendimento, o rendimento global do sistema motor-bomba será de, aproximadamente, 73%.

III. À medida que se diminui a vazão fornecida pela bomba, o escorregamento do motor aumenta, diminuindo, assim, a rotação do sistema motor-bomba.

IV. Na melhor condição operacional, em que o motor elétrico atinge o rendimento de 98%, a bomba trabalha no seu rendimento máximo.

V. Não é possível o conjunto motor-bomba centrífuga atingir a vazão de 0,4 m³/s.

É correto apenas o que se afirma em
