Questão
ID 2930972Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

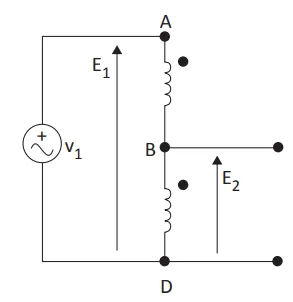

A figura a seguir representa o diagrama esquemático de um autotransformador abaixador monofásico, 460:230 V, 10 kVA. O lado de alta tensão é alimentado pelos terminais A e D; e os terminais B e D correspondem ao lado de baixa tensão.
Diagrama esquemático de um autotransformador
Considerando como ideal o autotransformador retratado na figura, avalie as afirmações a seguir.
I. Alimentando uma carga nominal conectada aos terminais B e D, a fonte v1 fornecerá uma corrente de, aproximadamente, 21,7 A; a carga drenará uma corrente de, aproximadamente, 43,5 A; e a corrente nos enrolamentos entre os terminais B e D será de, aproximadamente, 65,2 A.
II. A relação entre as tensões E1 e E2 é igual à relação entre o número de espiras do primário e do secundário, como em um transformador.
III. A relação entre as tensões E1 e E2, com o autotransformador operando em vazio, é igual à relação entre as impedâncias ZAB e ZBD, em que ZAB é a impedância (ohms) dos enrolamentos entre os terminais A e B e ZBD é a impedância (ohms) dos enrolamentos entre os terminais B e D. IV. Operando em vazio, a tensão E2 é igual à tensão E1.
É correto apenas o que se afirma em
