Questão
ID 2930894Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2021 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
Em 1938, o matemático americano Claude Shannon notou o paralelismo entre a lógica proposicional e a lógica dos circuitos e percebeu que a álgebra booleana teria um papel importante na sistematização deste ramo da eletrônica. Cada um dos conetivos básicos da lógica são instâncias das operações básicas da álgebra booleana (“+”, “.” e ” ’ ”). Expressões booleanas combinando operações e variáveis podem ser usadas para representar circuitos combinacionais formados por portas lógicas.
GERSTING, J. L. Mathematical Structures for Computer Science. New York: W. H. Freeman and Company, 2002.

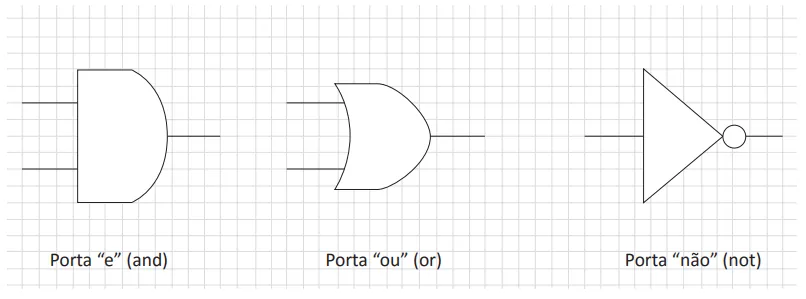

A figura a seguir apresenta as portas básicas.

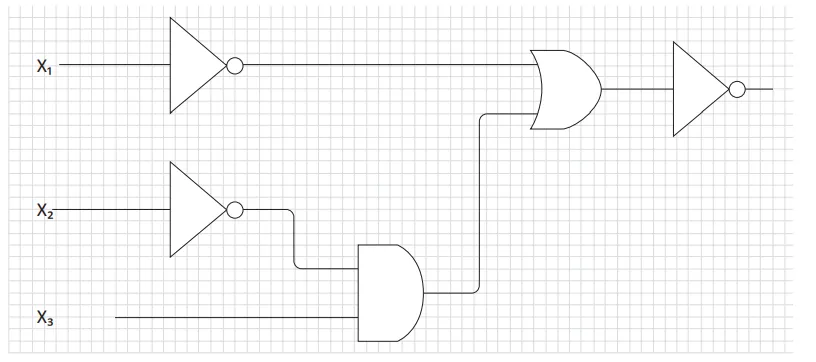

A partir das informações apresentadas, considere o circuito combinacional da figura a seguir.
Qual das alternativas apresenta a expressão booleana correspondente?
