Questão 2930758

Na Metrologia, há propriedades fundamentais que definem um bom sistema de medição, como, por exemplo, a "incerteza de medição de um instrumento". Segundo o manual de referência MSA (Análise dos Sistemas de Medição), a incerteza de medição de um instrumento versa sobre quão fielmente um instrumento de medição pode detectar um valor de referência e indicá-lo de maneira confiável. O mesmo manual afirma, ainda, que, como regra geral, a incerteza de medição de um instrumento deve ser pelo menos um décimo (1/10) da amplitude do intervalo de tolerância da grandeza a ser medida, ou seja, 1/10 da tolerância aceitável para as dimensões do item mensurado.

AUTOMOTIVE INDUSTRY ACTION GROUP. Measurement System Analysis (MSA). 4 ed. 2010 (adaptado).

Para decidir sobre o tipo de equipamento de medição, devem ser levadas em consideração:

• as orientações do MSA;

• as dimensões que apresentam tolerâncias decimais, e;

• o custo de aquisição e calibração do equipamento de medição.

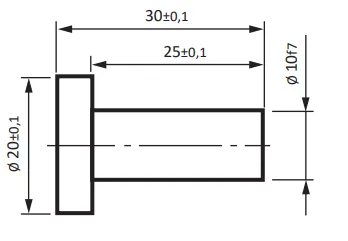

Analisando as dimensões do desenho apresentado, qual seria o instrumento de medição ideal para o controle das dimensões do produto?
