Questão
ID 2925359Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2024 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Barra de Santana
O acionamento de uma máquina elétrica é usualmente dividido em duas partes, a saber: circuito de comando, responsável pela lógica de acionamento da máquina, e o circuito de força, que efetivamente alimenta a máquina, fornecendo energia elétrica. As instalações elétricas de motores monofásicos e trifásicos são representadas esquematicamente pelos diagramas de força e comando. A respeito desses diagramas, responda às questões 35 e 36.
Com base na análise do circuito de comando da Figura 6, assinale a alternativa que indica, CORRETA e respectivamente, o nome dos componentes enumerados de ① a ⑤.

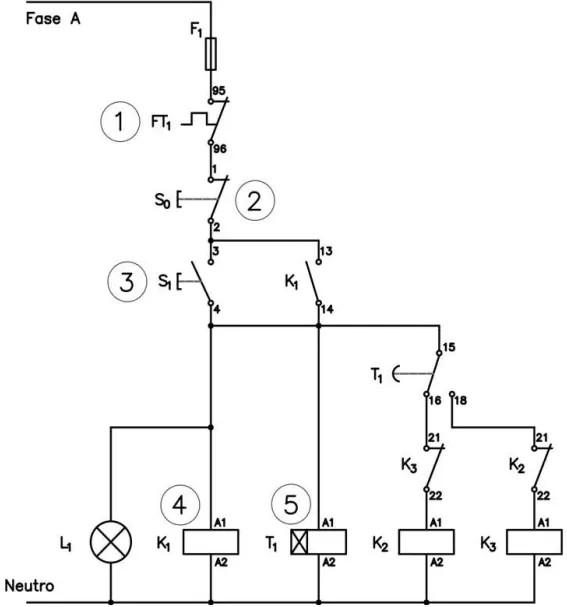

Figura 6 - Elaborada pelo autor.
