Questão 2925352 de Engenharia Elétrica e Engenharia Eletrônica - CPCON UEPB 2024

Questão

ID 2925352

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2024 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Barra de Santana

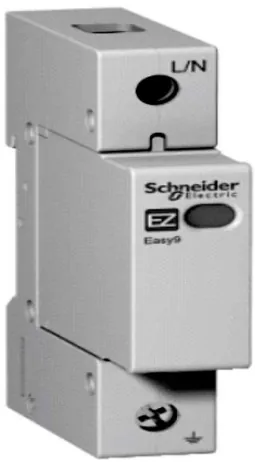

Na Figura 4, retirada do catálogo de um fabricante comercial de produtos elétricos, é mostrado um dispositivo de proteção utilizado nas instalações elétricas de baixa tensão, que é conectado entre a fase e o neutro de um quadro de distribuição de circuitos terminais.

Figura 4 - Disponível no catálogo da Schneider Electric no endereço: https://www.se.com/br/pt/product/download-pdf/EZ9L33145?filename=Schneider+Electric_Protetor-de-Surto-DPS-Easy9_EZ9L33145.pdf

O dispositivo pode ser especificado pelos parâmetros Uc, Imax, In e Up, que se referem, respectivamente, a:

Alternativa A:
tensão máxima da carga; corrente máxima de surto; corrente nominal da carga; nível máximo de proteção de tensão do dispositivo.
Alternativa B:
tensão de linha máxima da instalação; corrente máxima da carga; corrente nominal que pode circular no dispositivo por até 2 vezes; tensão máxima de surto.
Alternativa C:
tensão máxima de operação contínua; corrente de descarga máxima que pode circular no dispositivo por até 2 vezes; corrente nominal de surto que pode circular no dispositivo por até 10 vezes; nível de potencial.
Alternativa D:
tensão máxima de operação contínua; corrente máxima que pode circular no dispositivo por até 5 vezes; corrente nominal de surto que pode circular no dispositivo por até 10 vezes; nível de potencial.
Alternativa E:
tensão máxima de operação contínua; corrente de descarga máxima que pode circular no dispositivo por até 2 vezes; corrente de descarga nominal que pode circular no dispositivo por até 20 vezes; nível máximo de proteção de tensão do dispositivo.
