Questão
ID 2925338Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2024 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Barra de Santana
O circuito de um forno elétrico em CA é representado, de forma simplificada, pelo diagrama esquemático mostrado na Figura 1. Durante a manutenção do forno, um eletricista mediu a corrente elétrica que passa pelo fusível quando a chave S1 é fechada, obtendo 22 A. O eletricista também mediu a corrente que passa pelo ramo resistivo de R1, obtendo 6 A.
Com base nas medições feitas pelo eletricista e considerando que os elementos de circuito são ideais, a análise desse circuito permite afirmar que o valor da resistência R1 é de:

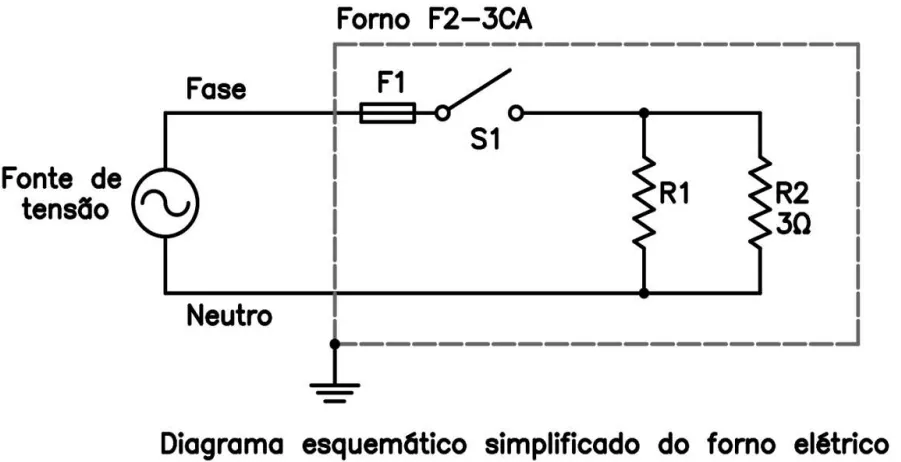

Figura 1 – Elaborada pelo autor.
