Questão
ID 2910509Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgotos

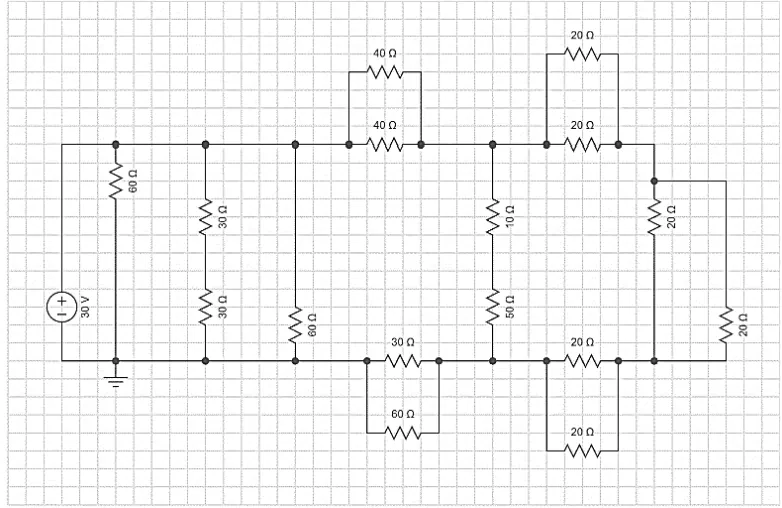

Com base no circuito apresentado na Figura 5, a resistência equivalente Req e a corrente total circulante I são determinadas por:
Figura 5
