Questão
ID 2910503Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgotos

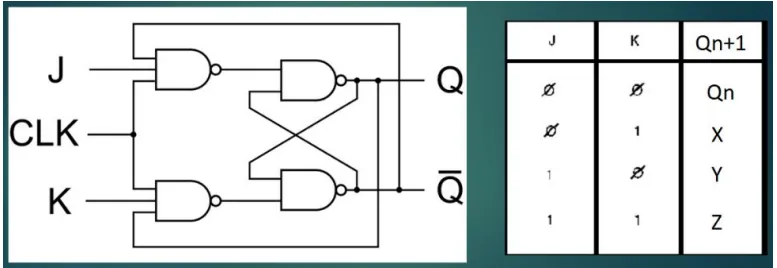

A Figura 4 apresenta um circuito digital conhecido como flip-flop JK, amplamente aplicado em projetos e circuitos digitais sequenciais, tais como contadores e registradores. Assinale a alternativa que substitui adequadamente as letras X, Y e Z presentes na tabela-verdade do flip-flop JK abaixo, na coluna Qn+1, que representa o próximo estado lógico na saída Qn após o pulso de clock.
Figura 4
