Questão 2905563

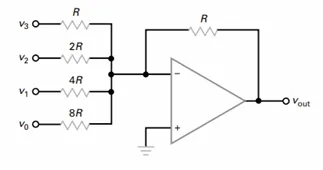

A seguir é apresentado um conversor D/A binário ponderado. A tensão produzida na saída é igual à soma ponderada das entradas, ou seja, o peso é o mesmo que o ganho do canal; as tensões de entradas são digitais de valores 0 ou 1. Calcule os valores de tensão para as entradas 0000, 0101, 1010 e 1110 e assinale a alternativa que apresenta a sequência correta.

Considere os seguintes ganhos:

A_v3 = -10;

A_v2 = -5;

A_v1 = -2,5;

A_v0 = -1,25.
