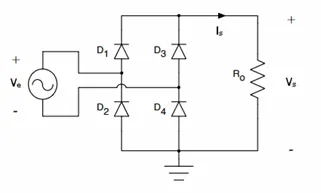

Na figura apresentada, é demonstrado um circuito retificador. Calcule o que se pede a seguir e assinale a alternativa correta.

• Tensão de pico V_s(pk), tensão média V_s(med) e tensão eficaz na carga V_s(ef).

• Corrente de pico I_s(pk), corrente média I_s(med)e corrente eficaz na carga I_s(ef).

• Potência na carga Po.

Dados:

• fonte de alimentação (eficaz): 15 V;

• diodos ideais;

• resistência da carga: 10 Ω;

• considerar √2 = 1,4 e π = 3,1.

Alternativa A:
V_s(pk) = 23 V, V_s(med) = 14,5 V, V_s(ef)= 17 V, I_s(pk) = 2,5 A, I_s(med) = 1,9 A, I_s(ef)= 2,1 A, Po = 30 W.
Alternativa B:
V_s(pk)= 22 V, V_s(med)= 15,5 V, V_s(ef)= 17 V, I_s(pk) = 2,7 A, I_s(med) = 1,5 A, I_s(ef)= 1,9 A, Po = 25 W.
Alternativa C:
V_s(pk)= 20 V, V_s(med)= 12,5 V, V_s(ef)= 14 V, I_s(pk) = 2 A, I_s(med)= 1,1 A, I_s(ef) = 1,2 A, Po = 20 W.
Alternativa D:
V_s(pk) = 21 V, V_s(med) = 13,5 V, V_s(ef)= 15 V, I_s(pk) = 2,1 A, I_s(med) = 1,3 A, I_s(ef) = 1,5 A, Po = 22,5 W.
Alternativa E:
V_s(pk)= 19 V, V_s(med) = 12,5 V, V_s(ef)= 13 V, I_s(pk) = 1,8 A, I_s(med) = 1 A, _Is(ef) = 1,1 A, Po = 18,5 W.
