Questão
ID 2884563Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2024 Banca: Legalle Concursos Órgão: Prefeitura Municipal de São Luiz Gonzaga

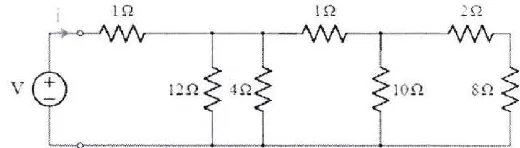

O circuito apresentado na figura abaixo foi alimentado por uma tensão V de 24 V, produzindo uma determinada corrente i. Qual seria o efeito resultante no modulo da corrente i caso o resistor de 1 Ω, que está em série com a fonte, fosse substituído por um resistor de 2 Ω?
