Questão 2876777

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2876777

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2023 Banca: IDCAP - Instituto de Desenvolvimento e Capacitação Órgão: Prefeitura Municipal de Vargem Alta

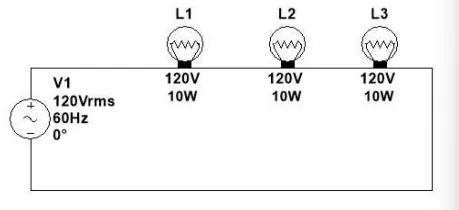

Foi solicitado a um eletricista que montasse um circuito para três lâmpadas com valores nominais de 120V e 10W cada uma. O eletricista apresentou o seguinte circuito:

Ao alimentar este sistema, foi percebido que as lâmpadas estavam com pouco brilho e não estavam emitindo a luz que foram projetadas. Qual o motivo das lâmpadas apresentarem pouca luminosidade? Qual será corrente que circulará por elas neste circuito?

Alternativa A:
As lâmpadas apresentaram pouca luminosidade pois estão com a tensão sobre elas abaixo do valor nominal.A corrente que circulará no circuito é de cerca de 1,0A.
Alternativa B:
As lâmpadas apresentaram pouca luminosidade pois a fonte possui o mesmo valor de tensão das cargas.A corrente que circulará no circuito é de cerca de 1,0A.
Alternativa C:
As lâmpadas apresentaram pouca luminosidade pois a fonte possui o mesmo valor de tensão das cargas.A corrente que circulará no circuito é de cerca de 27,8mA.
Alternativa D:
As lâmpadas apresentaram pouca luminosidade pois estão com a tensão sobre elas abaixo do valor nominal. A corrente que circulará no circuito é de cerca de 27,8mA.
