Questão
ID 2854144Disciplina: Engenharia Mecatrônica
Assuntos: Amplificadores Operacionais: Realimentação, Filtros Ativos, Osciladores
Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Primavera do Leste

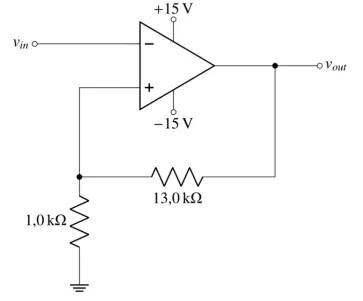

O circuito da figura 6 representa um Schmitt trigger inversor:
Figura 6
Considerando que sua tensão de saturação seja 14 V, a histerese deste comparador é:
