Questão
ID 2854116Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Primavera do Leste

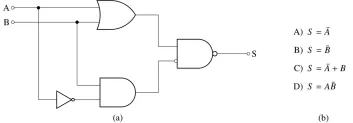

A figura 3(a) mostra um circuito lógico com duas entradas, A e B, e uma saída S, como pode ser verificado abaixo:
Figura 3
Em relação às expressões da figura 3(b), a saída S pode ser dada por:
