Questão
ID 2829985Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2023 Banca: Instituto Verbena Órgão: Instituto Federal de Educação, Ciência e Tecnologia Goiano

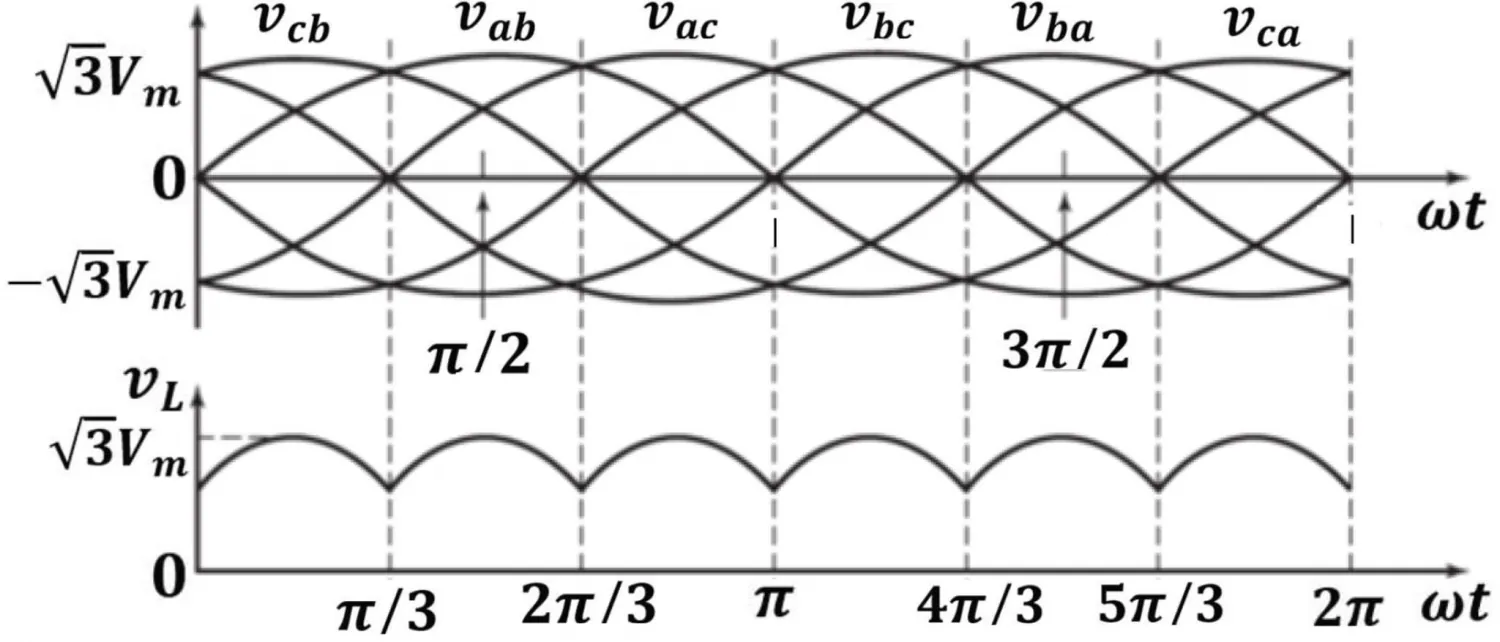

Analise os gráficos da figura a seguir.
Na figura, estão representados dois gráficos correspondentes às formas-de-onda das tensões em um retificador a diodos. No gráfico superior estão as tensões em corrente alternada no retificador e no gráfico inferior está a tensão na saída do retificador em corrente contínua. Qual é o tipo de retificador correspondente às tensões representadas na figura?
