Questão 2816364 de Engenharia Elétrica e Engenharia Eletrônica - CPCON UEPB 2023

Questão

ID 2816364

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2023 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Água Branca

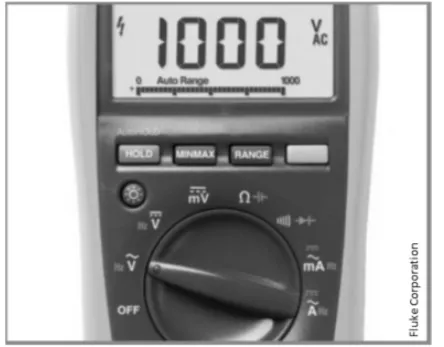

A figura abaixo apresenta a simbologia utilizada pelo multímetro para medidas elétricas

Fonte: adaptado de Fluke Corporation.

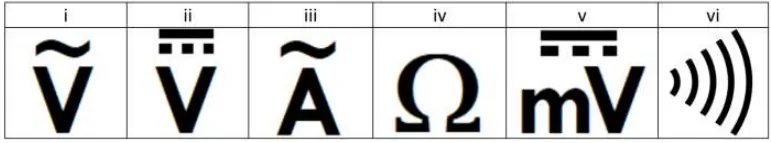

Com base na figura e na sequência abaixo, identifique as simbologias utilizadas e marque a alternativa CORRETA.

Alternativa A:
i – Tensão contínua em volts, ii – Tensão alternada em volts, iii – Corrente contínua em ampères, iv – Aviso sonoro do teste de continuidade, v – Tensão alternada em milivolts, vi – Resistência elétrica em ohms.
Alternativa B:
i – Tensão alternada em volts, ii – Tensão contínua em volts, iii – Corrente alternada em ampères, iv – Resistência elétrica em ohms, v – Tensão contínua em milivolts, vi – Aviso sonoro do teste de continuidade.
Alternativa C:
i – Tensão alternada em volts, ii – Tensão contínua em volts, iii – Corrente contínua em ampères, iv – Resistência elétrica em ohms, v – Potência elétrica em watts, vi – Aviso sonoro do teste de continuidade.
Alternativa D:
i – Tensão alternada em volts, ii – Tensão contínua em volts, iii – Corrente alternada em ampères, iv – Potência elétrica em watts, v – Tensão contínua em milivolts, vi – Aviso sonoro do teste de continuidade.
Alternativa E:
i – Tensão alternada em volts, ii – Tensão contínua em volts, iii – Corrente contínua em ampères, iv – Resistência elétrica em ohms, v – Potência elétrica em miliwatts, vi – Aviso sonoro do teste de continuidade.
