Questão
ID 2815507Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2023 Banca: FURB - Universidade de Blumenau Órgão: Serviço Autônomo Municipal de Água e Esgoto de Jaraguá do Sul

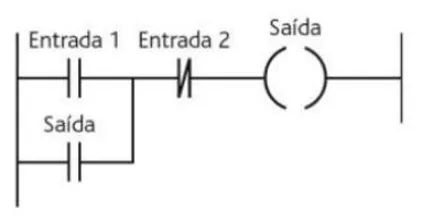

A imagem a seguir mostra um recorte de uma programação em "Ladder" utilizada em um CLP genérico. Com base neste, analise as afirmações a seguir:
I.Este trecho da lógica ocupará 3 conexões físicas do CLP.
II.A "Saída" em paralelo com a "Entrada 1", que na prática forma uma função lógica "OR", tem a finalidade de "selo". Na grande maioria dos CLPs de mercado, essa lógica pode ser substituída por uma função atrelada à Saída chamada de Latch(L).
III.Na lógica apresentada, o CLP usará obrigatoriamente duas entradas analógicas e uma saída digital temporizada.
É correto o que se afirma em:
