Questão
ID 2809961Disciplina: Engenharia Mecatrônica
Assunto: Acionadores Eletro-mecânicos
Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Serviço Autônomo de Água e Esgoto de Lucas do Rio Verde

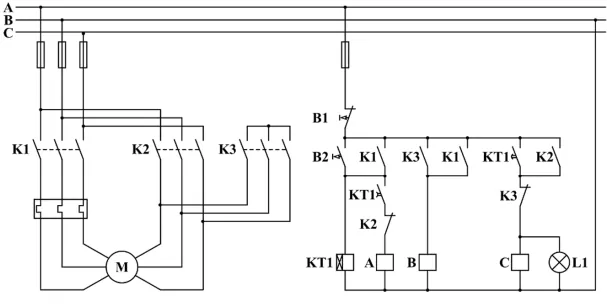

Considere o diagrama multifilar da Figura 2 de acionamento de um motor trifásico e responda às questões 30 e 31.
Figura 2
Para que esse diagrama faça o acionamento estrela-triângulo do motor M, as bobinas dos contatores A, B e C devem acionar, respectivamente, os contatos:
