Questão 2805855

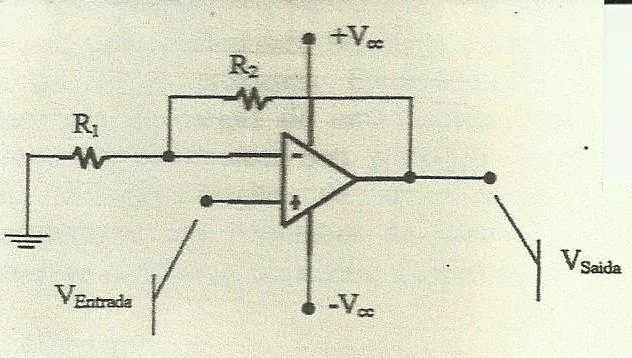

Em eletrônica/automação, interfaceando grandezas e/ou componentes eletrônicos, é comum utilizar circuito integrado: amplificador operacional, desempenhando função de transferência como entre Ventrada e Vsaída, conforme o circuito apresentado. No referido circuito, o valor de R1 = 5 kΩ e R2 = 50 kΩ formam o elo realimentador do amplificador operacional. Considere que o amplificador operacional será ligado a uma fonte de tensão simétrica de +Vcc = 10 V e –Vcc = –10V. [10V – 0 – 10 V].

Assinale o valor da tensão Vsaída, quando a tensão Ventrada for igual a 200 mVcc.
