Questão
ID 2805849Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: Instituto Consulplan Órgão: Parque Tecnológico Itaipu

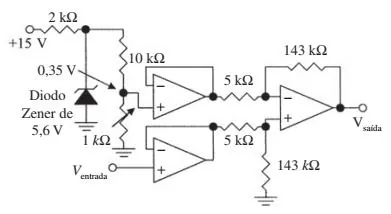

A imagem retrata um circuito utilizado para casar impedâncias e condicionar sinais. Um sensor é ligado à entrada do circuito com uma tensão de 0,7 V. O potenciômetro foi ajustado para uma tensão de 0,35 V no Buffer superior.
Considerando o exposto, a tensão de saída será de, aproximadamente:
