Questão
ID 2805844Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: Instituto Consulplan Órgão: Parque Tecnológico Itaipu

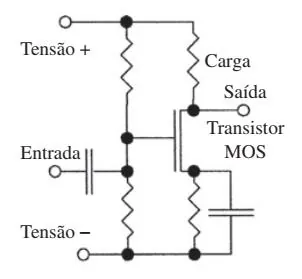

O dispositivo a seguir foi utilizado para amplificar um sinal elétrico em um processo de condicionamento de sinais. O dispositivo MOS tem uma admitância de transferência de 4,5 mA/V.
Se a resistência de carga é igual a 5k Ohms, o ganho de estágio será de, aproximadamente:
