Questão
ID 2805843Disciplina: Engenharia Mecatrônica
Assunto: Sequential Function Chart
Ano: 2022 Banca: Instituto Consulplan Órgão: Parque Tecnológico Itaipu

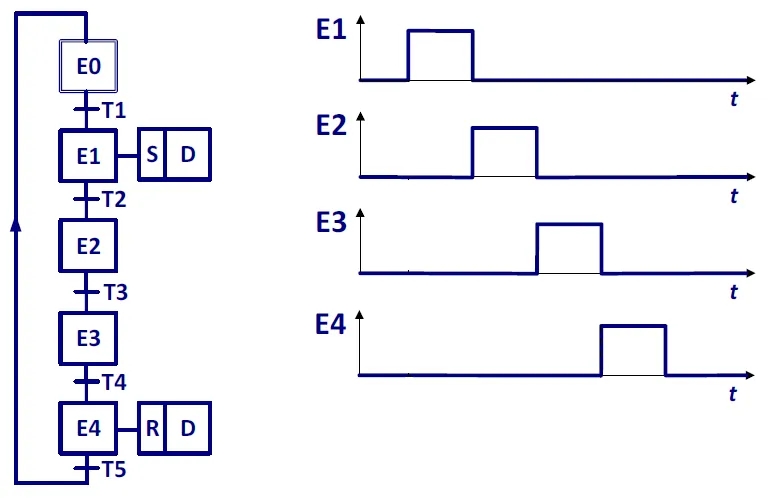

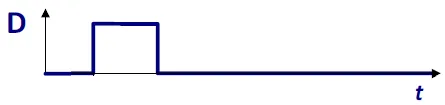

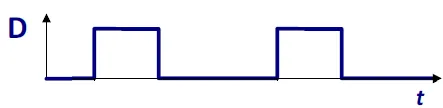

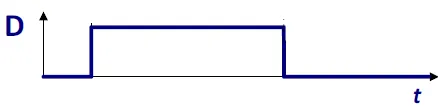

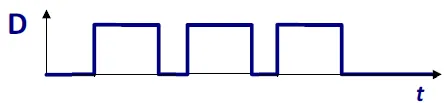

Considerando o diagrama grafcet apresentado e, adotando a mesma escala de tempo para as variáveis, o gráfico que representa a variável D é:
