Questão 2803255

Engenharia Mecatrônica · 2026

Questão

ID 2803255

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2026 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal Catarinense

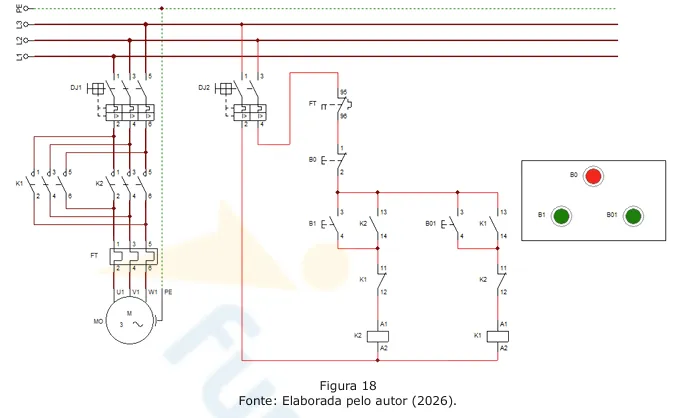

Analise a Figura 18 abaixo, que exibe os diagramas de controle e de força de um motor CA trifásico:

Considerando o funcionamento do sistema, assinale a alternativa correta.

Alternativa A:
Os disjuntores DJ1 e DJ2 não precisam ser ligados para o funcionamento do circuito.
Alternativa B:
Somente o disjuntor DJ1, que energiza o motor, precisa ser acionado.
Alternativa C:
Ao pressionar o botão B0, após a adequada energização, o motor parte em rotação.
Alternativa D:
Após adequada energização, quando qualquer um dos botões1 ou 01 já tiver sido acionado, basta pressionar outro botão que imediatamente o motor para e troca o sentido de rotação.
Alternativa E:
Após adequada energização, o botão1 aciona o motor em um sentido de rotação, e o botão01 no sentido contrário.
