Questão 2803227

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 2803227

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2026 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal Catarinense

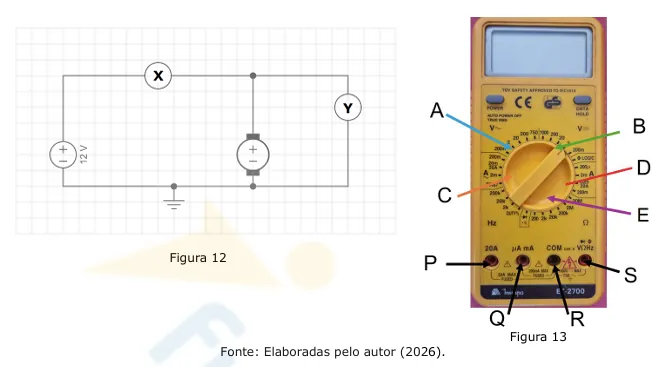

Analise a Figura 12 abaixo, que exibe um esquema de medição de grandezas elétricas de corrente e tensão a ser realizado por meio da colocação do multímetro (Figura 13) nas posições X e Y.

Quais ajustes são necessários no multímetro para realizar as medições?

Alternativa A:
X: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em D. Y: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em B.
Alternativa B:
X: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em B. Y: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em D.
Alternativa C:
X: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em C. Y: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em A.
Alternativa D:
X: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em A. Y: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em C.
Alternativa E:
X: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em D. Y: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em C.
