Questão
ID 2802961Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2026 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal Catarinense

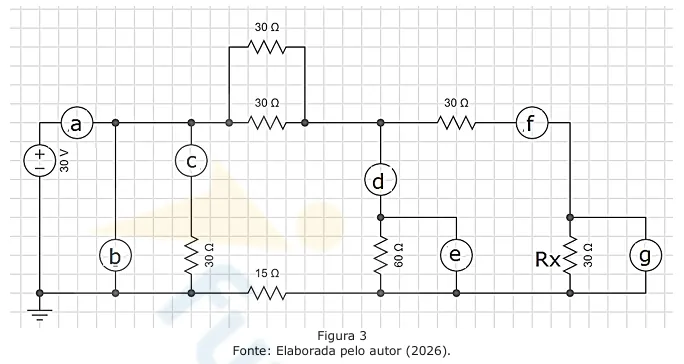

De acordo com a Figura 3 abaixo, os instrumentos de medição foram posicionados nas posições a, b, c, d, e, f e g para obter a potência dissipada total (Ptotal) e a potência dissipada (Px) no resistor Rx. As posições que não forem utilizadas deverão ser consideradas como não interferentes para o correto funcionamento do circuito, e os instrumentos devem ser assumidos como ideais.
Nesse contexto, assinale a alternativa correta.
