Questão 2802413

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2802413

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal Catarinense

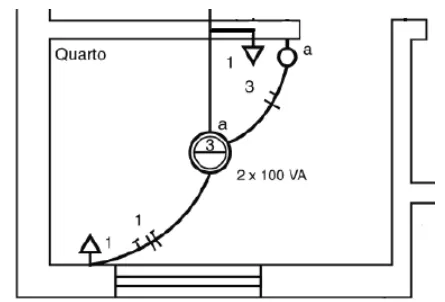

A Figura 14 apresenta um Diagrama Unifilar sobre o qual é possível afirmar que:

Figura 14

Alternativa A:
Circuito 1: 3 fases, alimenta 3 tomadas, o ponto e luz no teto.
Alternativa B:
Circuito 1: fase, neutro, retorno e terra, alimenta todos os pontos de luz, tomadas, interruptores e o ponto de luz no teto.
Alternativa C:
Circuito 1: fase, neutro e terra. Circuito 2: fase, neutro e terra. Circuito 3: fase, neutro e terra. Todos eles alimentando um ponto de luz no teto, acionado pelo interruptor a.
Alternativa D:
Circuito 1: fase. Circuito 3: fase, este último alimentando um ponto de luz no teto.
Alternativa E:
Circuito 1: fase, neutro e terra, alimenta duas tomadas. Circuito 3: fase e retorno, alimenta um ponto de luz no teto, acionado pelo interruptor a.
